真空系统的常见构成形式？用什么油？

用于满足某种工艺要求,能够获得并测量有特定要求真空度的系统称真空系统。一个较完善的真空系统由真空室、所需的真空泵或真空机组、真空测量装置、连接导管、真空阀门、捕集器、及其它真空元件及电气控制系统构成。

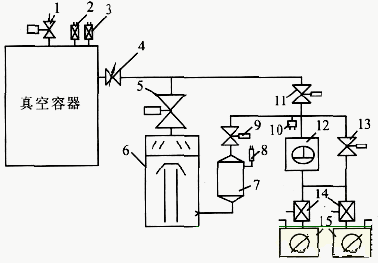

典型的真空系统原理图

1. 真空室放气阀2. 电离真空规3. 热偶真空规4. 流量调节阀5. 高真空阀6. 扩散泵7. 储气罐8. 热偶规管( 测扩散泵前级压力) 9. 前级真空阀10. 压力传感器11. 预抽阀12. 罗茨真空泵13. 旁通阀14. 电磁放气阀15. 机械真空泵



图1 典型真空系统原理图

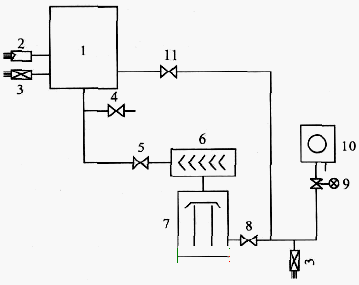

典型的真空系统原理图

1. 真空室2. 电离真空规3. 热偶真空规4. 放气阀5. 高真空阀6. 冷阱7. 扩散泵8. 前级真空阀9. 电磁放气阀10. 机械真空泵11. 预抽阀



图2 典型真空系统原理图

        真空系统按其工作压力进行分类,可分为:1)粗真空系统(工作压力大于1330Pa);2)低中真空系统(工作压力在1330~0.13Pa);3)高真空系统(工作压力在0.13~1.3×10-6Pa);4)超高真空系统(工作压力在1.3×10-6～1.3×10-10Pa) ;5)极高真空系统(工作压力低于1.3×10-10Pa) 。

       按真空系统所要求的清洁程度可分为:1)有油真空系统(真空室有油蒸汽污染);2)无油真空系统(真空室无油蒸汽污染)。

真空系统通常由不同型号的真空泵在系统中作为前级泵预抽泵，不同真空泵所适应的真空泵油也不相同，巩华真空泵厂家提醒您在不清楚设备用什么型号的真空泵油时，不能随意选用，应当结合实际情况进行真空泵专用油的选择。巩华真空泵油厂家有专业技术指导人员，根据您的设备型号以及工作环境的要求为您选择合适的真空泵专用油，保证您设备的良好运转，为您制定长期用油方案，并及时解决您真空泵专用油使用过程中遇到的相关问题，企业在真空泵油使用过程中有任何问题，欢迎咨询。
