真空泵常见的十种密封形式

随着工业技术和密封技术的发展，真空泵在电力、化工、石油等多个行业大量使用，对泵密封的密封性和可靠性要求更高、更严。泵的密封对整个设备运转来说起着重要的作用，泵的密封系统泄漏将会严重影响到设备的正常运转。尤其是高温高压泵的发展,更使得对泵的密封更加严格。泵的密封装置主要分两类：一类为静密封，一类为动密封。静密封通常有垫片密封、O型圈密封、螺纹密封等型式。动密封则主要有软填料密封、油封密封、迷宫密封、螺旋密封、动力密封和机械密封等。巩华真空泵油厂家本文为您详细介绍真空泵十种常见的密封形式。

1、O形圈密封

泵中常用的是橡胶O型圈。由于其形状十分简单，因而制造容易，成本低廉，不论O型圈的整体尺寸有多大，其截面尺寸都很小（只有几毫米）所以重量轻，消耗材料少，使用方法简单，安装、拆卸方便，更为突出的优点还在于O形圈具有良好的密封能力，使用范围很宽。
静密封工作压力可达100MPa以上，动密封也可达30Mpa。适用温度为-60～200℃，可满足多种介质的使用要求。因此在泵的设计中得到越来越广泛的应用。

2、垫片密封

化工泵常用的密封方法，有垫片密封法。垫片是离心泵静密封的基本元件，使用范围非常广泛。垫片的选型主要根据化工泵输送介质、温度、压力和腐蚀性等因素决定。
泄漏即介质从有限空间内部流到外部，或从外部进入有限空间内部的人们不希望发生的现象，介质流动通过内外空间的交界面即密封面发生泄漏。造成泄漏的根本原因是由于接触面上存在间隙，而接触面两侧的压力差、浓度差则是泄漏的推
使用垫片的目的就是利用垫片材料在压紧载荷的作用下较容易产生塑性变形的特性，使之填平法兰密封面的微小凹凸不平，从而实现密封。

3、油封密封

化工泵油封是一种自紧式唇状密封，其结构简单，尺寸小，成本低廉，维护方便，阻转矩较小，既能防止介质泄漏，也能防止外部尘土和其它有害物质侵入，而且对磨损有一定的补偿能力，但不耐高压，所以一般用在低压场合的化工泵上。
化工泵依靠离心原理来抽取液体物料，特殊材料制成的化工泵适用于瓶、桶、缸、池或其他容器中抽取腐蚀性液体。由于化工泵所抽取的介质有腐蚀、挥发、爆炸等危险性的存在，对泵体的密封性能要求，要比其他种类的泵高很多。
在选择此种密封方法是要充分考虑化工泵所输送到物料的性能和要求，以避免不必要的泄漏，防止事故的发生。

4、螺纹密封

螺纹密封在化工泵上一般有两种形式，一种是螺纹联接垫片密封，一种是螺纹加填充剂密封，二者皆用于小直径螺纹连接的密封场合。螺纹联电动隔膜泵接垫片密封的密封件是垫片，而螺纹只起提供压紧力的作用。
螺纹密封在化工泵上一般有两种形式，一种是螺纹联接垫片密封，一种是螺纹加填充剂密封，二者皆用于小直径螺纹连接的密封场合。螺纹联接垫片密封的密封件是垫片，而螺纹只起提供压紧力的作用。
密封的效果除了垫片的本身性能外，密封面的粗糙度以及与螺纹孔的相对几何位置精度对密封效果影响也很大。于由密封垫片在拧紧螺纹时不仅承受压紧力，还承受扭矩，使垫片产生变形甚至损坏，因此，当垫片为非金属时，一般只适用于压力不高的化工泵，如果垫片为金属则适用压力可达30Mpa以上。
化工泵上经常使用的丝堵，则是另一种螺纹密封形式。
由于考虑到丝堵制造的经济性，一般单靠螺纹的配合不能起到密封作用，往往用生胶带，密封胶等填充物填充螺纹的密封间隙。其承压能力取决于螺纹的制造精度和材质，与丝堵和螺纹孔的配合形式没有关系。螺纹孔与丝堵无论采用“锥对锥”还是“柱对锥”，密封效果相同，只是使用地域不同而已。



5、迷宫密封

在设计合理，加工精良，装配完好、转速较高时，迷宫密封效果很好。但在实际应用中，因此而产生的化工泵泄漏却很多，所以在化工泵密封中不常用。
在设计合理，加工精良，装配完好、转速较高时，迷宫密封效果很好。但在实际应用中，因此而产生的化工泵泄漏却很多，所以在化工泵密封中不常用
化工泵所抽取的介质有腐蚀、挥发、爆炸等危险性的存在，对泵体的密封性能要求，要比其他种类的泵高很多。使用迷宫密封，就加大了化工泵输送物料泄漏的危险度。所以，化工泵一般不采用此种密封方法。

6、填料密封

化工泵填料密封是将富有压缩性和回弹性的填料放入填料函内，依靠压盖的轴向压紧力转化为径向密封力，从而起到密封作用。这种密封方法称为填料密封，这种填料称为密封填料。
由于填料密封结构形式简单，更换方便、价格低廉、适应转速、压力、介质宽泛而在化工泵的设计中得到普遍采用。

7、动力密封

化工泵在与运转时，副叶轮所产生的压头平衡了主叶轮出口高压液体，从而实现密封。停车时，副叶轮不起作用，因此必须同时配备停车密封装置解决停车时可能产生的化工泵泄漏。
副叶轮密封结构简单、密封可靠、使用寿命长，化工泵运转中可实现滴水不漏，因此在化工泵输送含杂质介质的泵上经常采用。
动力密封有离心密封、螺旋密封、磁流体密封等，其中螺旋密封很有前景。全封闭式密封有隔膜式和屏蔽式等。

（1）离心动力密封

离心动力密封使用前提。离心动力密封是借离心力作用，将液体介质沿径向甩出，阻止液体进入泄漏缝隙，从而到达密封的目的。
离心密封仅适用于液体介质，对气体介质则不适用。因此，如果在使用离心密封的地方还要求气密性，则必须接纳离心密封与其他类型的密封组合起来的组合密封类型。

（2）螺旋动力密封

螺旋动力密封的工作原理相当于一个螺杆容量泵，设轴上切出右螺旋（或在壳体上、在两者都刻有螺旋槽），轴的旋转标的目的从右向左看为顺时针标的目的，则液体介质与壳体的摩擦力为逆时针标的目的，而摩擦力F在该右螺纹的螺旋线上的分力向右，故液体。

介质犹如螺母沿螺杆松退环境一样，将液体推向右方。跟着容量的不断缩小，压头逐步增高，这样，建立起的密封压力与被密封流体的压力相平衡，从而阻止了泄漏。

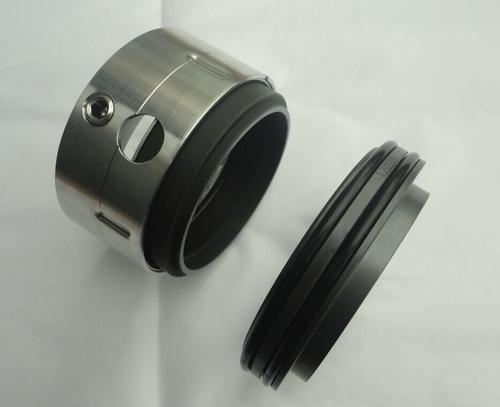

8、机械密封

现在化工泵行业使用最为广泛的密封形式，由于机械密封具有泄漏量少和寿命长等优点，所以当今世界上机械密封是在这些设备最主要的轴密封方式。

机械密封又叫端面密封，在国家有关标准中是这样定义的：“由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。

目前广泛采用耐腐蚀的四氟机械密封件可以有效的防止液体的泄漏。任何形式的密封都要防止化工离心泵的空转，一旦空转密封就有可能烧毁

9、螺旋密封

螺旋密封也是动力密封的一种形式，它是在旋转的轴上或者在轴的包容套上加工出螺旋槽，轴和套之间充有密封介质。轴的旋转使螺旋槽产生类似于泵的输送作用，从而阻止密封液的泄漏。其密封能力的大小与螺旋角度、螺距、齿宽、齿高、齿的作用长度以及轴与套之间的间隙大小有关。

由于密封之间不发生磨擦，因而寿命长，但由于结构空间的限制，其螺旋长度一般较短，因而其密封能力也受到局限。在泵降速使用时，其密封效果则会大打折扣。

10、干气密封

干气密封即“干运转气体密封”是将开槽密封技术用于气体密封的一种新型轴端密封，属于非接触密封。

当端面外侧开设有流体动压槽（2.5～10µm）的动环旋转时，流体动压槽把外径侧（称之为上游侧）的高压隔离气体泵入密封端面之间，由外径至槽径处气膜压力逐渐增加，而自槽径至内径处气膜压力逐渐下降。

因端面膜压增加使所形成的开启力大于作用在密封环上的闭合力，在摩擦副之间形成很薄的一层气膜（1～3µm）从而使密封工作在非接触状态下。所形成的气膜完全阻塞了相对低压的密封介质泄漏通道，实现了密封介质的零泄漏或零逸出。

以上就是巩华真空泵油厂家为您整理的十种常见真空泵密封形式，希望对您有所帮助。
